窗簾燈與網燈：大面積 2D 可定址 LED 的工程與 pixel mapping

一整片會播放圖案的窗簾、一張鋪成星空的網燈、一面掛在牆上流動的光幕——窗簾燈與網燈把可定址 LED 從「一條線」擴展成「一整面」。這個從 1D 到 2D 的跨越，帶來新的工程挑戰：多線絞合的訊號干擾、地址與位置的一致性、以及大面積的可維修性。

一整片會播放圖案的窗簾、一張鋪成星空的網燈、一面掛在牆上流動的光幕——窗簾燈與網燈，把可定址 LED 從「一條線」擴展成「一整面」。

這個從 1D 到 2D 的跨越，看似只是把燈串排密，工程上卻帶來一組新挑戰。這篇文章拆解 2D 可定址燈網的三個關鍵：訊號抗干擾、地址一致性、與大面積維修。

挑戰一：多線絞合的訊號干擾

窗簾燈與網燈由多條燈串組線構成。當多條信號線絞成一束，不同步的訊號會互相干擾，產生高頻突波——這是 1D 單串不會遇到的問題。

工程對策在晶片端：把寬度小於 1µs 的窄脈衝視為雜訊忽略，避免誤判。這個窄脈衝濾噪讓網燈、窗簾燈這類多線應用也能穩定判讀。訊號完整性的深入解析見《電源線載波的訊號完整性與判碼工程》。

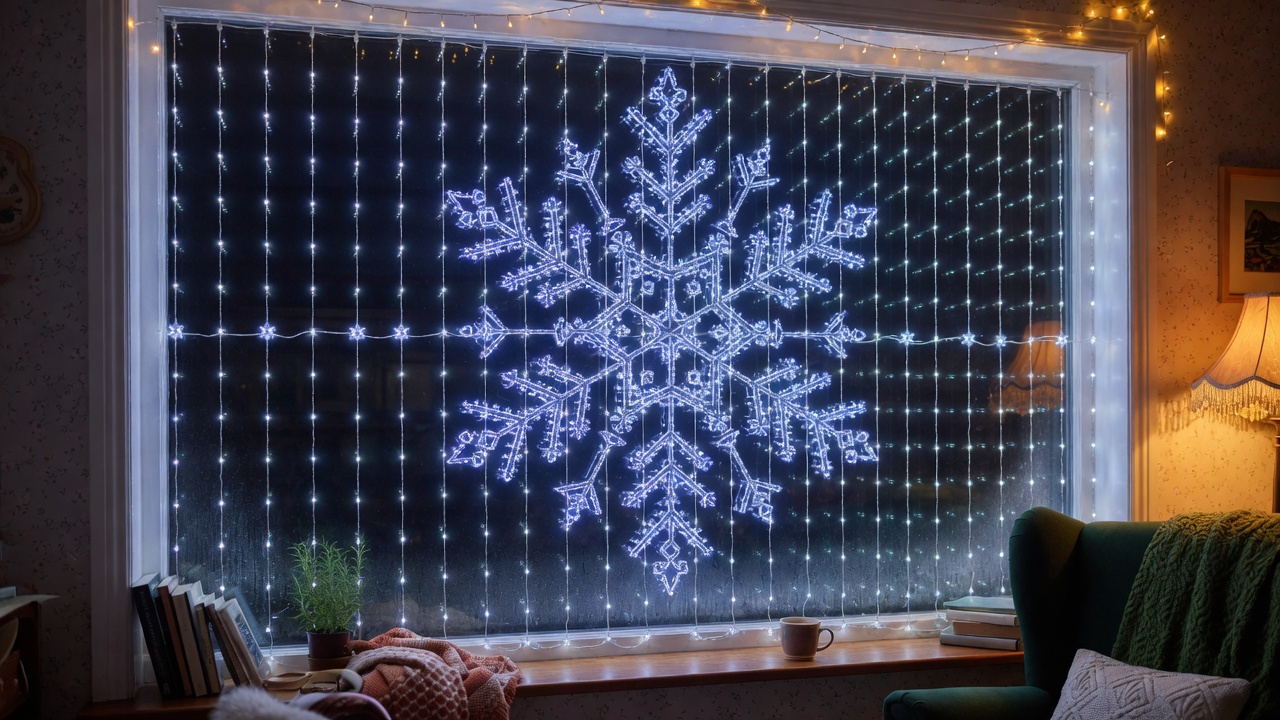

2D 面要正確播放圖案，前提是每顆燈珠的地址與空間位置嚴格一致。這就是 pixel mapping（像素映射） 的基礎——把一段圖形或視頻，對應到網燈面上每一顆燈珠的行列位置，讓「畫面的這一格」對應到「網燈的這一顆」。

這裡地址寫入工藝的價值凸顯出來：透過出廠地址加產線在線重寫的雙層地址技術，所有燈串的地址順序與位置一致。因此在多串組合（2D 窗簾、3D 立體）時，燈串可以互換，畫面不會因為換了一條燈串而錯亂。

大面積網燈的維修，是 2D 應用的隱形成本。地址一致帶來的直接好處是：不良燈串能即時更換，而不必與特定控制器綁定。並聯結構的燈串更支援不良燈珠自動偵測與更換後重寫地址——這讓大面積裝置的維修快速可行。

至於流暢度，可定址燈珠的單通道燈數與更新率成反比，大面積網燈燈數多，必須以多通道分控把面切分成區塊分攤，才能維持流暢的動態。規劃時先定「面的解析度 × 更新率」目標，再回推分控架構。

從 1D 到 2D 的一句話總結窗簾燈與網燈的工程，是把可定址從一條線變成一整面——訊號要抗多線干擾（窄脈衝濾噪），地址要與位置一致（pixel mapping 的前提），維修要能換串不錯亂（雙層地址的一致性）。三者到位，2D 光幕才成立。

擎茂提供窗簾燈與網燈所需的可定址燈珠、雙層地址工藝、多通道分控板與載波轉換控制器。並聯結構支援不良燈珠自動偵測與更換後重寫，適合大面積可維修應用；兩線載波配合高壓串並聯還能降低大面積佈線成本。完整型號見產品中心。首頁與聖誕小鎮 3D 世界的星空網燈場景做了視覺化演示。

ANSI E1.31-2018 (sACN), Lightweight streaming protocol for transport of DMX512 using ACN. ESTA — 大規模 pixel mapping 的網路傳輸標準。
IEEE Std 1901.2-2013, IEEE Standard for Low-Frequency Narrowband Power Line Communications for Smart Grid Applications. IEEE Standards Association — 窄頻電力線通道特性參照。

本文為應用工程科普。擎茂點控晶片採用專為 LED 點控最佳化的自有載波協議與雙層地址工藝。
